开关知识和常用术语【转】

开关是一种控制电路中电流通断的装置，广泛用于家庭、工业和电子设备中。

1. 极和掷的命名约定

开关的基本功能用“极”和“掷”来描述：

•极 (Pole)：表示开关的输入触点数量，或一个开关控制的独立电路数。

•单极 (Single Pole, SP)：只有一个输入端，用于控制一个电路。

•双极 (Double Pole, DP)：有两个输入端，可同时控制两个独立电路。

•掷 (Throw)：表示开关输出触点的数量，即每个输入触点可以连接的输出数。

•单掷 (Single Throw, ST)：一个输入端只连接一个输出端。

•双掷 (Double Throw, DT)：一个输入端可以切换连接到两个输出端。

常见组合：

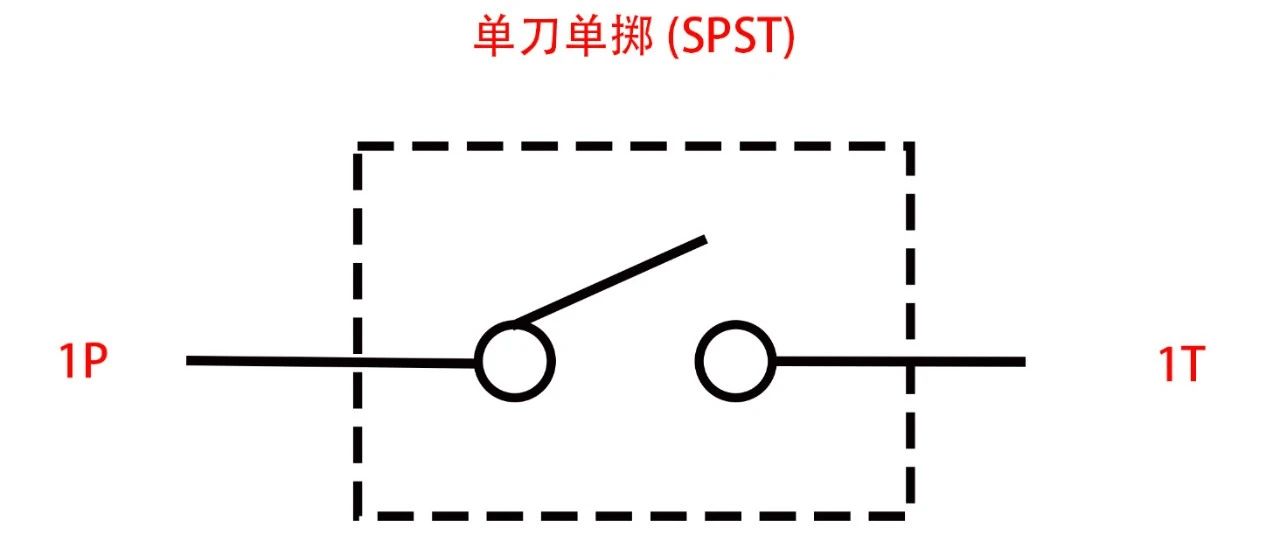

•SPST (Single Pole Single Throw)：单极单掷，最简单的开关，有开和关两种状态。

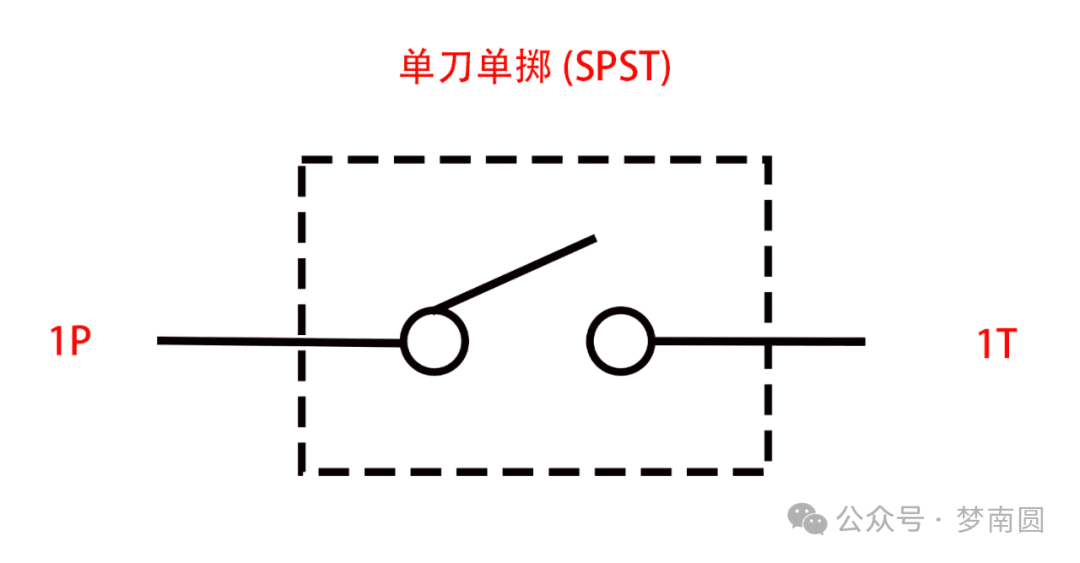

最简单的开关是单刀单掷 (SPST) 开关。顾名思义，它可以控制一个电路并连接到一个输出。此开关要么关闭，要么完全断开。它非常适合只需要开启或关闭状态的应用；因此，它是最常见的瞬时开关形式。瞬时开关仅在被启动时保持关闭状态，例如在磁场存在时打开或关闭的按钮或簧片开关。

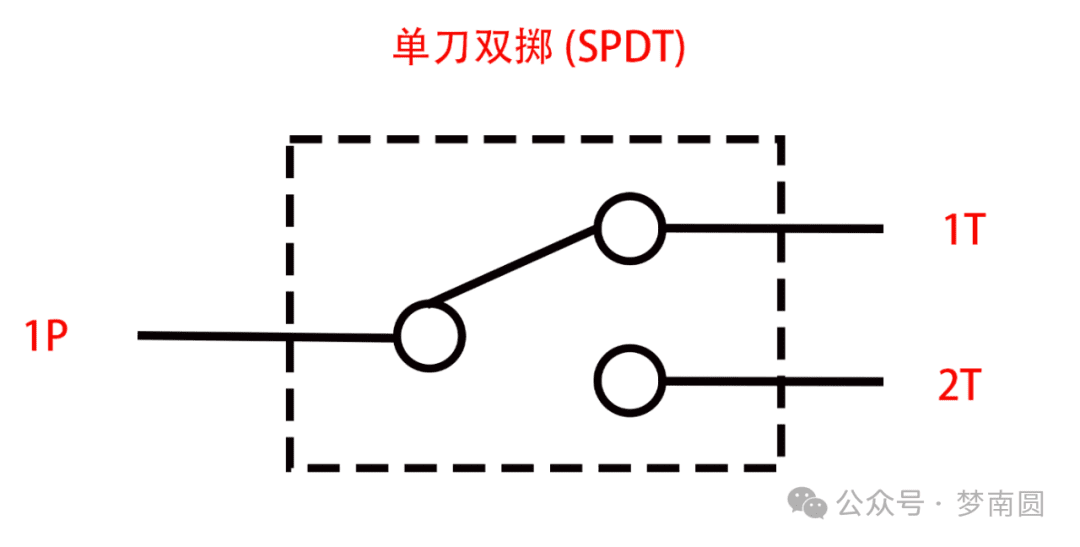

•SPDT (Single Pole Double Throw)：单极双掷，一个输入切换到两个输出之一。

单刀双掷 (SPDT) 开关将一个输入电路路由到两个输出电路之一。此开关非常适合在两个选项之间进行选择；它通常被称为 A/B 开关，因为您可以从选项 A 或选项 B 中进行选择。它也可以称为转换开关。滑动开关通常是 SPDT。

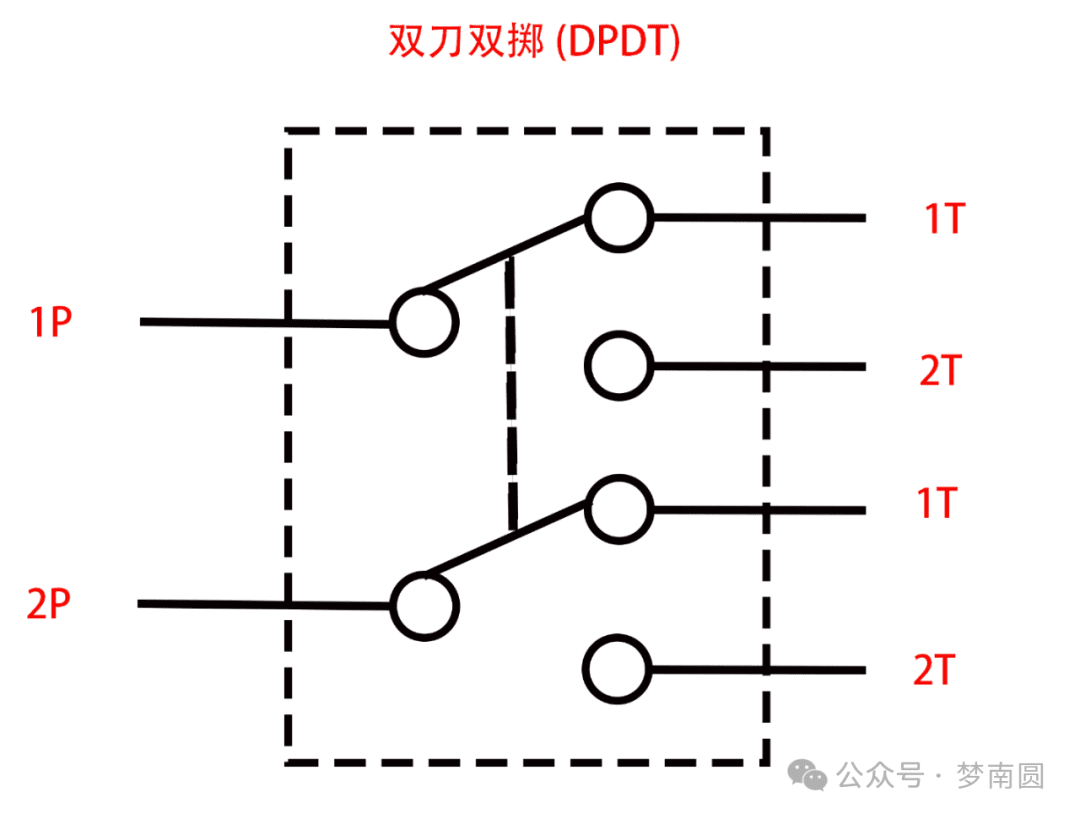

DPDT (Double Pole Double Throw)：双极双掷，同时切换两个电路的输出。

双刀双掷 (DPDT) 开关有两个刀，每个刀有两个掷。它有六个端子。可以将其视为两个 SPDT 开关，它们始终由单个执行器同时切换。它通常用于通过交叉端子来反转相位或极性。

2.常开 (NO) 和常闭 (NC)

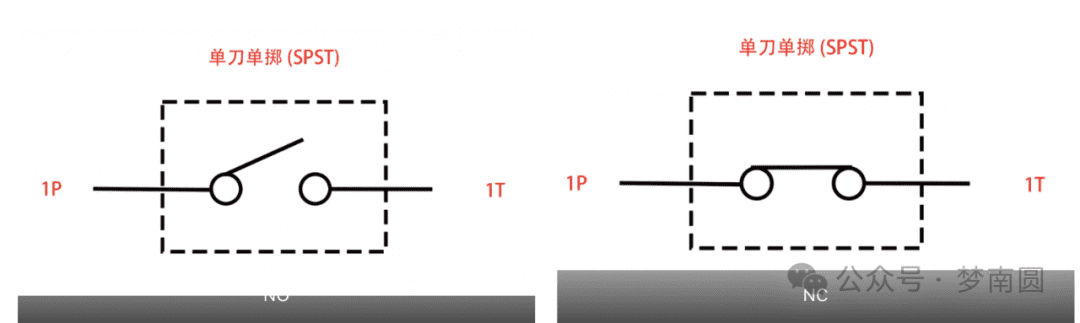

看一下 SPST 开关的，您会发现图像是开关打开的状态。这种开关被称为常开 (NO)。当您启动 NO 开关时，电路就会闭合。SPST NO 开关称为 A 型。触点处于打开位置时可称为 NO。

另一种方法是将开关设置为常闭(NC)。NC 开关的默认状态是电路连接。SPST NC 开关称为 B 型。触点处于闭合位置时可称为 NC。

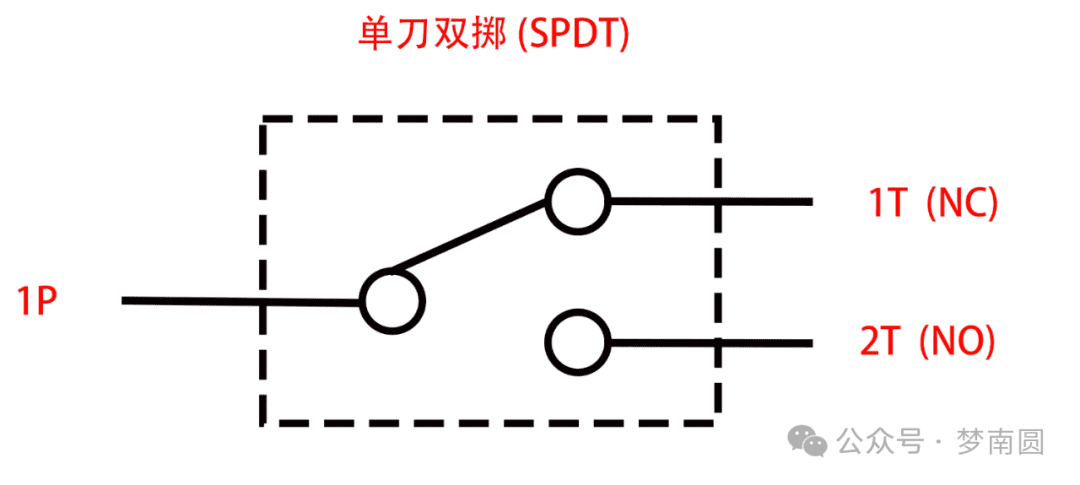

端子本身也可以使用相同的术语。例如，在 SPDT 开关的图中，顶部端子 1T 可以称为 NC，而 2T 可以称为 NO。在 DPDT 中，有两个 NC 端子和两个 NO 端子。

SPDT 开关有两种主要形式C型和D型

C型

•默认状态（线圈未通电）：

• 有一个常闭触点（NC）和一个常开触点（NO），与一个公共端（COM）连接。

• 默认情况下，公共端与常闭触点（NC）连接。

•动作状态（线圈通电）：

• 常闭触点断开，公共端与常开触点（NO）连接。

•特性：

• 具备双向切换功能，可以根据继电器状态在两个电路之间切换。

• 用于多路选择或反转控制。

应用实例：

• 电机方向控制：通过切换正负极实现电机正反转。

• 信号切换：一个输入信号切换到不同输出设备。

D型

（此分类在某些文档中可能未广泛标准化，但常用于工业继电器设计）

• 默认状态（线圈未通电）：两个触点均断开。

• 动作状态（线圈通电）：两个触点均闭合，分别控制两路电路。

•特性：

• 适用于需要同时控制两路负载的场景。

• 双路独立的常开控制触点，提高了电路设计的灵活性。

应用实例：

• 双路设备的同步控制：同时启动两台电机或两路设备。

总结

•A型触点：适合用于动作时导通的电路，典型场景是启动电路。

•B型触点：适合用于动作时断开的电路，典型场景是安全断电保护。

•C型触点：适合用于需要切换的多路控制，典型场景是电机反转或信号切换。

•D型触点：适合需要同时控制多路电路的场景，典型场景是同步设备启动。

选择触点类型时需根据应用需求，如动作逻辑、安全性、可靠性和负载特性，确保设计的电路满足功能需求。开关术语

NO：常开。电路将保持打开状态，直到开关执行器被操作。

NC：常闭。电路将关闭，直到开关执行器被操作。

瞬时：按钮一松开，它就会返回到之前的状态。按住按钮将接通或断开电路，具体取决于您连接的是 NC 还是 NO 触点。

保持：最好将其描述为推/拉动作，类似于电灯开关。按下按钮，它将“保持”此位置，直到再次按下（就像电灯开关一样）。

SPST：单刀单掷。该开关只有一个动触点和一个静触点；它要么是常开 (NO)，要么是常闭 (NC)。

SPDT：单刀双掷。该开关有一个动触点和两个静触点（NO 和 NC）；操作时，触点状态相反。

DP：双刀。有单掷和双掷配置；允许从一个开关同时打开两个独立电路。

常见联系

SPST-NO：单刀单掷常开开关，使电路 AB 保持打开状态。这可用于具有故障安全设备的系统。操作开关时，触点闭合，完成电路 AB。电流将流向设备，使其释放。

SPST-NC：单刀单掷常闭开关，使电路 AB 保持闭合。这可用于具有故障安全装置的系统。操作开关时，触点打开，断开电路 AB。电流将停止流向锁，从而导致锁释放。

SPDT：单刀双掷开关提供闭合电路 AB 和开路 AC。这可用于电路 AB 中装有故障安全装置、电路 AC 中装有灯的系统。操作开关时，电路 AB 打开，释放装置，电路 AC 关闭，打开灯。装置和灯的额定电压必须相同。

DPDT：双刀双掷开关提供一组 NO 和 NC 触点，用于控制两个独立的电路。每组触点的摆动器都以机械方式连接在一起，如虚线所示（不要与独立的双 SPDT 混淆）。每当操作开关时，两个触点组都会同时改变位置。当在图纸上显示时，触点组可能会绘制在不同的位置以方便使用。它们将被标识为属于一个开关；

机械和电子开关的演变

机械开关

机械开关基于物理触点的动作改变电路状态，其触点行为直接影响电路。

•按钮开关：依靠用户手动按下或释放。可以是自复位型（按下后自动回弹）或锁定型（按下后保持状态）。

• 自复位型例子：电子门铃。

• 锁定型例子：台灯的开关。

•拨动开关：拨动一个杠杆实现触点的切换，通常用于低压电路的控制，例如小型家电。

•旋转开关：通过旋转选择电路，常用于多模式选择，例如洗衣机的模式切换。

电子开关

电子开关通过控制信号改变电路状态，通常采用半导体器件代替机械触点：

•MOSFET（场效应晶体管）开关：

• 无机械部件，通过栅极电压控制导通或截止。

• 优势：高开关速度、低功耗，适合数字电路。

•继电器：

• 电磁装置，通过线圈的通断吸合机械触点。

• 优势：可隔离高低电压电路，适用于工业控制。

•光耦合开关：

• 基于光信号隔离，适用于高可靠性场景。

• 优势：避免噪声干扰，实现信号隔离。电气参数和触点设计

电气参数

•额定电压：开关能承受的最高工作电压。

•额定电流：触点在闭合状态下可承载的最大电流。

•接触电阻：开关闭合时触点之间的阻抗，决定电路损耗。

触点设计

•材料：常用铜、银镍合金或银钯合金，平衡导电性和耐用性。

•寿命：分为机械寿命（无电压时开关动作次数）和电气寿命（额定电压电流下动作次数）。
